Для чего нужно и как подключить?

Испытательные переходные коробки (клеммники), или, сокращенно – КИП, обычно используют, если нужно подключение счетчиков через трансформатор тока (ТТ). Это является крайне важным для, так называемых, потребителей первой категории, то есть когда перерыв в снабжении электричеством недопустим.

Использование строго регулируется правилами устройства электроустановок (ПУЭ).

Что из себя представляет?

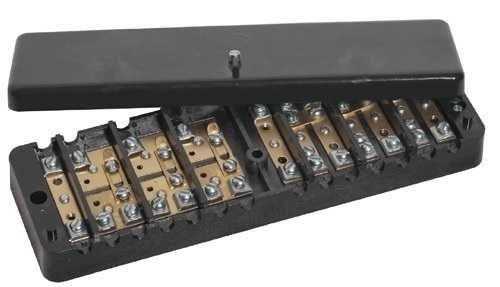

Если обратить внимание на внешний вид коробки, то можно заметить, что контакты особым образом сгруппированы, также на них присутствуют перемычки. Это нужно для того, чтобы, когда подключался образцовый прибор, не нужно было отключать основной. При этом, при подключении образцового прибора к свободным концам клемм, перемычки размыкаются. Материал перемычек – латунь. Благодаря ей, обеспечивается лучшая электрическая проводимость ( в отличие от той же стали). Также латунь меньше подвержена коррозийным процессам.

Чтобы обеспечить безопасное отключение и снятие счетчика (например, если его нужно проверить, или заменить), на этот счет используются колодки. Крышки у таких коробок бывают черного цвета, либо бесцветные (прозрачные). Последний вариант является наиболее предпочтительным, так как позволяет взглянуть на схему подключения, и проверить состояние контактов, не открывая крышки.

Также коробка оснащена специальным винтом, имеющим сквозное отверстие. Он нужен для пломбировки. При этом, пломба снимается и устанавливается в одно время со счетчиком. Снятие и установка пломбы на ней происходит одновременно со счетчиком.

Для чего может использоваться?

Как уже было сказано выше, в основном КИП используют, если нужно подключить счетчик через ТТ. Также такая испытательная коробка позволяет следующее:

• зашунтировать токовую цепь

• отключить токовую цепь

• отключить цепь по каждой конкретной фазе

• подключить трехфазный индукционный и электронный счетчик

• включить образцовый счетчик для проверки, не отключая нагрузку потребления.

Все это позволяет не снимать напряжение с электроустановки, когда идет замена счетчика. Также можно не отключать нагрузку потребителя, если нужно подключить образцовый счетчик с целью его проверки.

Далее мы рассмотрим подробнее, как происходит процесс подключения такой испытательной коробки.

Как произвести правильное подключение?

При установке и подключении испытательных блоков необходимо соблюдать строгий порядок, в соответствии с правилами ПЭУ. Там четко указано, что цепи учета электроэнергии нужно выводить на специально предназначенные для этого зажимы, либо вот на такие испытательные коробки.

В соответствии с правилами, подключение трехфазных индукционных или электрических счетчиков через испытательную коробку чрезвычайно важно. Как уже было сказано выше, это позволит не отключать нагрузку потребления, если необходимо включить образцовый счетчик для проверки. Также это поможет закоротить вторичную цепь трансформатора тока, либо отключить цепь напряжения (при том, на каждую фазу счетчика при его замене).

Будьте внимательны, все работы по: монтажу, демонтажу, подключению и отключению счетчиков и переходных испытательных коробок могут производиться только квалифицированными специалистами. Также эти люди должны иметь специальный допуск (для электроустановок, напряжение которых доходит до 1000 В).

При этом, стоит отметить, что в правилах устройства электроустановок нет конкретных схем по подключению. Но там есть строгие требования к такого рода схемам (в том числе, по возможному закорачиванию, пломбированию). Поэтому, эти требования также необходимо соблюдать.

Зачастую, благодаря установке приборов учета для потребителей, через трансформаторы тока (ТТ), стоимость электроснабжения удешевляется. Но при этом, повышается его надежность. Это связано с тем, что сила тока приборов учета, предназначенных для прямого включения, не высока. Но это ограничение снимается, если использовать трансформаторы тока.

Благодаря этому, непосредственно на том месте, где и происходит установка счетчика, можно будет: заменить и проверить схему присоединения, определиться с погрешностью в измерениях. И при этом нагрузочный ток будет оставаться в наличии, нет необходимости отключать потребителей.

Наиболее универсальным, распространенным способом подключения, который способен обеспечить безопасность обслуживания, является: подключение счетчиков через ТТ, при помощи переходной коробки для низковольтной сети (220В).

Здесь приведена возможная схема подключения.

Для того, чтобы «закоротить» токовую цепь, достаточно будет просто вкрутить винт в отверстие. Напомню, цепь учета нужно выводить на специально предназначенные для этого зажимы (выбрав отдельные сборки, или же секции из общего ряда). Когда зажимов нет, выбирается установка испытательного блока.

Отсоединять провода и кабель, когда включен образцовый счетчик, не требуется, если есть такие зажимы. Вторичная цепь трансформатора тока будет закорочена, а токовая цепь и цепь напряжения счетчика отключена.

После закорочения токовой цепи, можно будет снять перемычки. Если будет нужно отключить цепь напряжения по каждой из фаз, то достаточно сначала открутить винт, а потом уже снять конкретную необходимую перемычку. Пломбирование также не составит труда, сборки и коробки зажимов электросчетчиков имеют специально предназначенную для этого конструкцию.

• Для начала нужно закоротить токовую цепь трансформатора тока при помощи специальных винтов;

• Затем снять перемычки для отключения токовой цепи прежнего счетчика. Это делается для того, чтобы исключить его влияние на показатели образцового счетчика;

• Временно подключить к переходной коробке образцовый счетчик;

• Выкрутить винты, тем самым разомкнув цепь трансформатора.

Обратите внимание, цепь вторичных обмоток трансформатора тока обязательно должна быть заземлена и закорочена, а напряжение снято. Это делается для безопасности. Для этого используются специальные колодки. Использование таких колодок позволит безопасно отключить и снять электрический счетчик для дальнейшей проверки и замены.

Дополнительно, чтобы защитить общую шинку от замыкания, на корпусе коробки, с обратной стороны, имеется картонная прокладка. Стоит отметить, что использование таких переходных коробок происходит только, если счетчик включается через измерительные трансформаторы тока. Если счетчик имеет прямое включение, такую коробку никогда не используют.

С помощью такого устройства можно подключить прибор для снятия замеров, при этом не нарушая схемы. В целом, переходная коробка является очень полезной вещью. С помощью нее можно проверить все прямо на месте, при этом не потребуется демонтаж. Также можно будет заменить счетчик с непрямым включением, при этом потребитель не будет обесточен. Это действительно удобно.

Назначение и особенности ИКК

Испытательная коробка для счетчика

В ПУЭ особо оговаривается требование, касающееся подключения счетчика к действующим электросетям в части его коммутации через приспособление, называемое испытательная коробка (ИКК). При ее использовании удается закоротить вторичную цепь измерительного трансформатора, что позволяет обесточивать питающие линии по каждой из подводимых к счетчику фаз.

Подключение трансформатора тока через испытательную коробку позволяет превратить процедуру замены и проверки прибора учета в совершенно безопасное занятие. Помимо этого, отключать нагрузку от питающей линии в данном случае не обязательно.

Испытательные коробки для счетчика электроэнергии особо востребованы в следующих ситуациях:

• для шунтирования контрольных цепей;
• если возникла потребность в их полном отключении;
• при необходимости блокирования напряжения по каждой из фаз;
• для подсоединения к контролируемой линии измерительного устройства (электросчетчика).

Потребность в коробках ИКК также объясняется тем, что существует особая группа потребителей, каждый из которых не допускается отключать от электросети даже на короткое время. С учетом того, что периодически возникает потребность в проведении работ со счетчиком, коробка клеммная испытательная ИКК существенно упрощает все операции. В этом случае нет нужды в обесточивании линии питания и установке на место измерительного прибора замещающего его шунта.

Зачем нужна испытательная колодка для счетчика электроэнергии

Правила устройства электрических установок (ПУЭ) четко предписывают — любые цепи учета выводить на сборки зажимов. В случае их отсутствия следует устанавливать испытательные блоки. Данные блоки должны позволять закорачивать вторичные цепи токовых трансформаторов, обеспечивать отключение токовых цепей электросчетчика, а также позволять отключать цепи напряжения каждой фазы электрического счетчика. Это необходимо для проведения замены счетчика или его поверки.

Поэтому, когда необходимо подключение счетчика электрической энергии через трансформатор тока, требуется испытательная клеммная колодка. Особо важно это делать для тех потребителей электрической энергии, для которых важно, чтобы не было перебоев в снабжении электроэнергией.

Колодка испытательная для счетчика электроэнергии обеспечивает:

• возможность шунтирования («закорачивания») токовых цепей;
• возможность отключения токовых цепей;
• отключение в каждой отдельной фазе цепей напряжения;
• возможность подключения образцового счетчика электроэнергии.

Провести замену счетчика, не снимая напряжения с электрической установки, нереально без выполнения первых трёх из перечисленных пунктов. Причем, для поверки устройства учета достаточно выполнения только первого пункта.

Испытательные коробки выпускаются с прозрачной или непрозрачной крышкой. Прозрачная крышка позволяет наблюдать за состоянием контактов внутри коробки, что удобно для пользователей, поскольку после установки коробка пломбируется. Для этой цели имеется сквозное отверстие и специальный винт. Клеммы внутри коробки выполняются из латуни. Данный материал обладает лучшими электрическими свойствами и меньше подвергается коррозии. При подключении должны использоваться качественные провода 2,5 квадрата для токовых цепей и не менее 1,5 квадратов для цепей напряжения. Провода лучше использовать с медной жилой (а не алюминиевой).

При выполнении монтажных работ необходимо четко соблюдать имеющиеся нормы и правила, поскольку это поможет в дальнейшем избежать проблем с эксплуатацией электрического оборудования и избавить от возможных аварийных ситуаций. Выполнять монтажные работы должны только профессионалы со специальным допуском. Только в этом случае работы будут выполнены правильно, значит, будет возможна замена прибора учета без отключения потребителей от электрического снабжения.

Конструкция приспособления

Типовые переходные коробки выпускаются в нескольких исполнениях, различающихся своим видом и формой. Чаще всего они имеют вид прямоугольной колодки с толстыми стенками, изготовленными из прочного и негорючего материала (карболита или пластика). В таком исполнении коробка напоминает подложку с размещенными на ней группами клемм, образующих так называемую «зажимную клеть».

По ее краям делаются сквозные отверстия, используемые для крепления ИКК к стенкам распределительного щита. Ее соединительные контакты изготавливаются на основе латуни или оцинкованной стали (иногда для этого используется фосфористая бронза). Некоторые модели коробок комплектуются такими дополнительными элементами, как фланец или рычажок, упрощающий процесс монтажа.

Переходные контакты выполняются в виде подпружиненных пластин или винтовых фиксаторов, размещаемых на токопроводящих пластинах из латуни, жести или стали. Их применение объясняется устойчивостью этих материалов к коррозии и высокой проводимостью. Сверху колодка закрывается прозрачной крышкой из пластика, надежно фиксируемой на основании. При эксплуатации испытательного приспособления совместно с электросчетчиком его крышка также опечатывается. Для этого в ней предусмотрены сквозные ушки для навешивания пломбы или небольшое отверстие под контрольный винт (шуруп). Прозрачность защитного покрытия позволяет визуально контролировать расключение контактных групп.

Типовые различия

Испытательная коробка в электрощитке

Все испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:

• колодки, устанавливаемые в цепях питания 380 Вольт;
• те же изделия, но рассчитанные на 220 Вольт;
• низковольтные образцы, предназначенные для установки в сети 110 Вольт.

Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.

В общем случае испытательные коробки классифицируются по следующим характерным признакам:

• назначение;
• способ монтажа;
• количество рядов на подложке;
• число контактных групп в каждом из них;
• тип фиксации и марка провода;
• исполнение (угловые коробки или прямые).

По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.

В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги. Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.

Испытательные коробки ИКК выпускаются большинством крупных производителей электротехнического оборудования, использующим при их изготовлении различные материалы. Этот факт подтверждается наличием у ряда изделий различных сертификатов качества.

Параметры и свойства ИКК

В каждом испытательном боксе есть свои параметры и свойства. Эти показатели обязаны соответствовать прописанным техническим параметрам. Помимо правил устройства электроустановок, существует также Методическая рекомендация по техпараметрам для счетчиков.

К главным характеристикам испытательных коробок ИКК относят:

• номинальное напряжение. Производимые коробки рассчитаны на разное напряжение, которое они смогут выдержать. Превышать этот показатель не только запрещено, но и небезопасно. Поэтому внимательно нужно читать паспорт устройства;
• токовые показатели. Высчитывается наибольшая сила, которую прибор сможет пропустить, при этом не получив повреждений. Измеряется этот показатель в амперах;
• частота. Измеряет период импульсов, благодаря которым может функционировать бокс ИКК. Определяется в герцах;
• класс безопасности. Высчитывается защита по международному ГОСТу. Чем выше указаны цифры, тем больший класс защиты в приборе;
• температурный режим. Указывается интервал, при котором прибор сможет функционировать без повреждений;
• соответствие техническим параметрам. Это документ прибора, который подтверждает все проходимые тесты;
• также к параметрам относят вес бокса, его дата изготовления и срок годности;
• очень часто в паспорте на прибор указывают и вид нужных крепёжных деталей. Необходимой характеристикой также будет толщина кабеля, разрешенная к установке. Указывается эта величина в виде классов.

Вам это будет интересно Все об кабеле ААБл

Испытательная коробка для счетчика, схема подключения клемм

Монтаж устройства

Схема монтажа ИКК

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Пример подключения

Действия при снятии ПУ

Расключение реального прибора учета (ЦЭ6803 В100/10 Т1, например) посредством испытательной коробки осуществляется по заранее подготовленной схеме.

Согласно ПУЭ, все трехфазные счетчики должны подключаться через токовые преобразователи и совмещенную с ними переходную коробку.

При выборе трансформаторов удобнее воспользоваться изделием ТОП-0,66 с коэффициентом передачи тока 200/5. В качестве примера подключения рассмотрим коробку КИ 10 или же Б3179, выпускаемую МЭТЗ. Вес не превышает 0,6 кг, габариты – 68х220х33 мм. Последовательность расключения этих изделий:

• В рабочем щитке монтируется счетчик, а затем – сама испытательная коробка и трансформаторы тока.
• ТТ по каждой из фаз объединяются по схеме «звезда»; при этом общий вывод надежно заземляется.
• От него до корпуса коробки протягиваются провода сечением 1,5 мм².
• От счетчика также прокладываются три жилы (2,5 мм²).

Для удобства монтажа перед прокладкой все провода обязательно маркируются: на них указываются начала всех токовых фазных обмоток, а также общий вывод. При этом проводники от электросчетчика заводятся в коробку с верхней ее части, а затем поочередно расключаются в контактной группе. Она должна иметь большую площадь пластин, чем те же контакты, предназначенные для отводов от токовых трансформаторов (они располагаются с нижней стороны коробки).

Расключенная испытательная пластина закрывается сверху крышкой, после чего изделие готово к эксплуатации.

При необходимости проведения каких-либо операций с электрическим счетчиком для его снятия потребуется лишь удалить перемычки в ИКК. После этого цепь ее соединения с учетным прибором разрывается.

Этапы подключения испытательной коробки к приборам учета

Скрепляться в коробке будут только кабели, обладающие электрохимической коммуникабельностью. Клеммник прибора не должен иметь визуальных дефектов и брака. Фиксация бокса при установке выполняется исключительно ручным методом. Установить коробку самостоятельно не сложно, точка её скрепления подбирается в электрощитке после подключения прибора для учета энергии.

Коробка испытательная МКЮР

Обратите внимание! Подключать приборы учета необходимо строго по плану. Для примера, в статье предложен индуктивный счетчик ЦЭ6803 В 100/10 Т1. По правилам ПУЭ, трёхфазные счетчики монтируются при помощи ТТ и испытательных колодок.

Клеммник для шкафа учета

В роли ТТ рекомендуется применить ТОП-0,65 с понижающим КПД 140/4. Для примера подойдет испытательный бокс КИП Б3179, производимый МЭТЗ. Он весит не больше 400 г, а параметры составляют 70×245×33 мм. Ниже описаны этапы подключения ИКК:

• В щитке монтируют прибор учета, испытательный бокс и трансформаторы тока.
• ТТ подключают по схеме «звезда» и выполняют заземление.
• От измерительных преобразователей до испытательной коробки кидают кабель с сечением более 1,5 мм²;
• От измерителя тока также прокладывают три кабеля, но сечение тогда уже будет 2,5 мм².
• Для практичности все кабели помечают, то есть указывают все три фазы и начало обмоток электродвигателей.
• Проводники от прибора учета ставят сверху испытательной коробки и подсоединяют друг за другом в порядке очереди к контактной группе, имеющей самое широкое пространство на пластине.

Вам это будет интересно Обозначение маркировки проводов

Важно! При подключении рекомендуется использовать трансформаторы тока. Таким образом счетчик будет изолирован от скачков напряжения. Также благодаря ИКК можно безопасно отключать прибор.

Нюансы использования

Испытательные коробки как конструкции простейшего типа не нуждаются в особом обслуживании, что не означает их абсолютной надежности. Согласно требованиям действующих нормативов, в процессе эксплуатации ИКК рекомендуется регулярно подтягивать контакты винтовых зажимов. В процессе эксплуатации проводники нагреваются и слегка деформируются, что вызывает ослабевание соединений.

К коробкам с контактами зажимного типа таких требований обычно не предъявляется. К тому же обращаться с ними намного удобнее, поскольку для отключения измерителя дополнительного инструмента не потребуется.

Процедуры, связанные с установкой, демонтажем, а также вскрытием и последующим за этим пломбированием коробки проводятся только квалифицированными специалистами.

Как соединить провода в распределительной коробке

Электричество — это та область, в которой необходимо все делать правильно и досконально. В связи с этим многие предпочитают разобраться во всем самостоятельно, а не доверять посторонним людям. Один из ключевых моментов — соединение проводов в распределительной коробке. От качества работ зависит во-первых, корректность работы системы, а во-вторых — безопасность — электрическая и пожарная.

Один из видов распределительной (распаечной, разветвительной) коробки

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Способы соединения проводов

В коробке проводники можно соединять разными способами. Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность.

Скрутка

Самый популярный у народных умельцев способ, но самый ненадежный. Он не рекомендован ПУЭ для использования, так как не обеспечивает должный контакт, что может привести к перегреву и возникновению пожара. Этот способ можно использовать как временный, например, для проверки работоспособности собранной схемы, с обязательной последующей заменой на более надежный.

Правильная скрутка электрических проводов

Даже если соединение временное, необходимо все делать по правилам. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия.

При скрутке многожильных проводов порядок действий такой:

• изоляция зачищается на 4 см;
• проводники раскручиваются на 2 см (поз. 1 на фото);
• соединяются до стыка нераскрученных проводников (поз 2);
• жилки закручиваются пальцами (поз 3);
• скрутка затягивается плоскогубцами или пассатижами (поз 4 на фото);
• изолируется (изолента или надетая до соединения термоусадочная трубка).

Соединение проводов в распределительной коробке с одной жилой при помощи скрутки проще. Очищенные от изоляции проводники скрещиваются и скручиваются пальцами по всей длине. Затем берут инструмент (плоскогубцы и пассатижи, например). В один зажимают проводники возле изоляции, вторым усиленно скручивают проводники, увеличивая количество витков. Место соединения изолируется.

Скручивать пассатижами или плоскогубцами

Скрутка с монтажными колпачками

Еще проще делается скрутка с использованием специальных колпачков. С их использованием соединение более надежно заизолировано, контакт лучше. Наружная часть такого колпачка отлита из пластика, не поддерживающего горение, внутрь вставлена металлическая коническая часть с резьбой. Эта вставка обеспечивает большую поверхность соприкосновения, улучшая электрические характеристики соединения. Это отличный способ соединить два (или больше) провода без пайки.

Скрутка проводов при помощи колпачков происходит еще проще: снимается изоляция на 2 см, провода слегка закручиваются. На них надевается колпачок, с усилием проворачивается несколько раз, до тех пор, пока металл не окажется внутри колпачка. Все, соединение готово.

Соединение проводов при помощи колпачка

Подбираются колпачки в зависимости от сечения и количества проводников, которые необходимо соединить. Этот способ более удобный: место занимает меньше, чем обычная скрутка, все укладывается компактнее.

Соединение проводников в распределительной коробке колпачками

Пайка

Если есть в доме паяльник, и вы умеете с ним хоть немного обращаться, лучше использовать пайку. Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Разогретый паяльник окунают в канифоль, и проводят несколько раз по зачищенной от изоляции части. На нем появляется характерный налет рыжеватого цвета.

После этого провода скручивают, как описано выше (скрутка), потом берут олово на паяльник, прогревают скрутку до тех пор, пока расплавленное олово не станет затекать между витками, обволакивая соединение и обеспечивая хороший контакт.

Этот способ монтажники не любят: уходит много времени, но если соединение проводов в распределительной коробке делаете для себя, не пожалейте времени и усилий, зато будете спасть спокойно.

Сварка проводов

Если есть инверторный сварочный аппарат, можно использовать соединение сваркой. Это делают поверх скрутки. Выставляют на аппарате сварочный ток:

• для сечения 1,5 мм 2 порядка 30 А,
• для сечения 2,5 мм 2 — 50 А.

Электрод используют графитовый (это для сварки меди). Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Сварка происходит за доли секунды. После остывания место соединения изолируется. Процесс сварки проводов в распределительной коробке смотрите в видео.

Клеммные колодки

Еще одно соединение проводов в распределительной коробке — с помощью клеммных колодок — клеммников, как их еще называют. Есть разные типы колодок: с зажимами и винтовые, но, в общем, принцип их устройства один. Есть медная гильза/пластина и система крепления проводов. Они устроены так, что вставив в нужное место два/три/четыре проводника, вы их надежно соединяете. В монтаже все очень просто.

Винтовые клеммные колодки имеют пластиковый корпус, в котором закреплена контактная пластина. Они есть двух типов: со скрытыми контактами (новые) и с открытыми — старого образца. В любом из них в гнездо вставляется очищенный от изоляции проводник (длина до 1 см) и зажимается при помощи винта и отвертки.

Соединение проводов в распределительной коробке при помощи клеммных колодок

Их недостаток в том, что не очень удобно соединять в них большое количество проводов. Контакты располагаются попарно, и если надо соединить три и больше провода, приходится втискивать в одно гнездо два провода, что затруднительно. Зато их можно использовать в ветках со значительным потреблением тока.

Другой вид колодок — клеммники Ваго. Это колодки для быстрого монтажа. В основном используются два вида:

Клеммные колодки Ваго

Особенность этих клеммных колодок в том, что они могут эксплуатироваться только при малых токах: до 24 А при сечении медного провода в 1,5 мм, и до 32 А при сечении в 2,5 мм. При подключении нагрузок с большим потреблением по току, соединение проводов в распределительной коробке нужно выполнять другим способом.

Опрессовка

Этот способ возможен при наличии специальных клещей и металлической гильзы. На скрутку надевается гильза, она вставляется в клещи и зажимается — опрессовывается. Этот способ как раз подходит для линий с большой амперной нагрузкой (как сварка или пайка). Подробно смотрите в видео. В нем даже собрана модель распределительной коробки так что будет полезно.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Правильное соединение проводов в распределительной коробке

Электропроводка в помещении должна быть безопасной и удобной для использования. Если строго следовать этому правилу, то каждый потребитель энергии (люстра, телевизор, компьютер, холодильник) должен иметь собственное устройство защиты от короткого замыкания или перегрева проводки. Вы можете протянуть отдельный кабель от персонального автомата защиты для каждой розетки и выключателя. Против этого выступают еще два критерия: рациональность и экономичность.

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

• Освещение гостиная и спальня
• Освещение кухня
• Освещение санузел и прихожая
• Розеточная группа (в каждой комнате)
• Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

• Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
• Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
• Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины. Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
• Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
• При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
• Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

Если сварочный аппарат недоступен — ограничиваемся обыкновенной скруткой. Разумеется, соединение производим не пальцами, а с помощью пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина оголенной части перед началом скрутки не менее 70 мм.

Скрутка производится после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может потерять прочность. Как результат — искрение, перегрев, и обрыв контакта. Хорошо, если обойдется без пожара.

Важно! Среди дилетантов распространено мнение: под нагрузкой, скрутка нагреется, и припой расплавится. Во-первых: нагрузка, способная нагреть проводник до температуры плавления припоя, в домашних условиях нереальна. Разумеется, при условии исправных защитных автоматов. Во-вторых: нагрев на скрутке происходит по причине неплотного контакта, а это как раз решается пропайкой.

Надежность получается ненамного хуже, чем при сварке. При этом нет необходимости приобретать (делать самому) сварочный аппарат, достаточно мощного паяльника или даже строительного фена.

Совет: Используйте как можно более мощный прибор для пайки. Лучше кратковременно воздействовать высокой температурой, чем медленно и долго греть контакты слабым нагревателем.

Во время нагрева, следите за состоянием изоляции. Если она начала плавиться, сделайте перерыв до полного остывания. Сразу после пропайки не шевелите провод, дайте возможность остыть как припою, так и изоляции.

Применяйте тугоплавкие припои, у этих сплавов выше прочностные характеристики.

Можно обойтись и пассатижами, но специальный инструмент все-таки надежнее. Есть втулки для параллельного сращивания проводов, а есть для фиксирования скруток. Принципиальной разницы нет. Если проводников два или три, подойдет параллельный обжим. При большем количестве — опрессовка после скрутки.

Фактически, выше рассмотренные способы являются модернизацией старого доброго скручивания. Не следует относиться к вопросу скептически. Из-за плохого контакта в распределительной коробке, произошло множество пожаров, нанесен ущерб бытовой технике. Поэтому при ремонте электропроводки в своем жилище, используйте по максимуму технические средства улучшения контакта в скрутке.

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Где купить

Максимально быстро закрыть вопрос можно, посетив ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Вывод

При всем разнообразии способов соединения проводов в коробке, наиболее надежным остается традиционная скрутка. Сварка или пропайка существенно улучшают контакт.

Серьезное оборудование не требуется, все работы можно выполнить при наличии элементарных навыков в электротехнике.

Подключение клеммной испытательной переходной колодки (ИКК)

28 сентября 2018

Время на чтение:

Контроль силы тока в электроэнергетических системах выполняется с помощью трансформатора тока. Его первичная обмотка включается последовательно в цепь, а вторичная подсоединяется к измерителю. Такое подключение обеспечивает изолирование прибора учёта от высокого напряжения. Коммутирование счётчика при этом осуществляется через испытательную клеммную коробку (ИКК), обеспечивающую безопасное отключение приборов.

Все нормы и требования в области применения электрооборудования, выбору проводников и построении электрической сети написаны в правилах устройства электроустановок (ПУЭ). В первом разделе параграфе 1.5.23 указано требование, относящееся к подключению трёхфазного счётчика, а именно необходимость его коммутации через испытательную коробку.

Её использование позволяет закоротить вторичную цепь трансформатора тока с дальнейшим обесточиванием линии и цепей фазового напряжения, на каждой клемме подключения измерительного прибора. Соединение через ИКК делает замену и поверку счётчиков совершенно безопасной операцией. При этом совершенно нет никакой необходимости в отключении нагрузки от питающих проводов.

Испытательная переходная коробка необходима в случае выполнения следующих операций:

• перемыкания токовых линий (шунтирование);
• отключения токовые цепи;
• выключения напряжения на каждой фазе;
• подсоединения к линии электроизмерительного устройства или прибора учёта.

Таким образом, обозначенные первые три пункта применяются для замены электросчётчика без отключения питающего сигнала, подаваемого на электроустановки. Последний же пункт используется для коммутации образцового или эталонного прибора измерений с целью проверки работы счётчика, без вмешательства в непрерывность процесса электроподачи.

Промышленность выпускает переходные устройства различного вида и форм. Но чаще всего это прямоугольная пластина, выполненная из толстостенного ударопрочного и негорючего материала. В качестве последнего применяется карболит или пластик. Эта пластина представляет собой подложку, на которой размещаются группы клеммных контактов, образующих зажимную клеть. По краям основания выполняются сквозные отверстия, предназначенные для крепления испытательной коробки к электрическому боксу.

Для изготовления контактов применяется латунь или оцинкованная сталь, а также фосфористая бронза. Некоторые типы коробок имеют дополнительные элементы, например, фланец или рычажок, облегчающий монтаж.

Переходные зажимы представляют собой подпружиненные пластины или винтовые металлические конструкции. Располагаются они на токопроводящих пластинах, изготовленных из латуни, жести, стали. Связано это с устойчивостью этих материалов к образованию коррозии и хорошей удельной проводимостью.

Сверху устройство закрывается пластиковой прозрачной крышкой, закреплённой на корпусе основания. В случае использования испытательного приспособления для присоединения счётчика крышка устройства обязательно опечатывается, поэтому на ней предусмотрены специальные ушки для установки пломбы или отверстие под контрольный винт. При этом её прозрачность позволяет осуществлять визуальный контроль над внутренним расключением контактных групп.

Характеристики изделия

Каждая испытательная переходная коробка для электросчётчиков или другого типа оборудования имеет ряд технических параметров. Эти характеристики должны соответствовать определённым техническим условиям. Кроме ПУЭ, они определяются в Методических рекомендациях по техническим характеристикам систем и приборов учёта.

К основным электрическим параметрам относят следующие величины:

• Номинальное напряжение — выпускаемые устройства рассчитаны на различную разность потенциалов, которую могут выдержать клеммные колодки. Превышение этого значения небезопасно и поэтому недопустимо. В паспорте на изделие оно указывается в вольтах.
• Рабочий ток — определяется максимальной его силой, которую может пропустить или замкнуть внутри себя устройство в течение продолжительного времени без повреждения своих элементов. Единица измерения — ампер.
• Частота — определяет период сигнала, с которым может работать устройство. Измеряется в герцах.
• Степень безопасности — определяет соответствие защиты согласно международному стандарту International Protection Rating (IP). Чем выше стоят цифры после аббревиатуры, тем устройство меньше подвержено влиянию частиц пыли и воды.
• Рабочая температура — обозначает интервал, в котором технические параметры устройства не изменяются.
• Соответствие техническим условиям — это сертификация устройства и подтверждение его безопасного использования.

Но наряду с этим в спецификациях к коммутационным испытательным коробкам указывается и ряд других технических характеристик. Например, гарантийный срок, размеры, масса. Нередко в паспорте на изделия обозначается и вид необходимых крепёжных элементов. Полезной информацией является также сечение провода, допустимого к монтажу. Обозначается оно обычно классами. Так, второй позволяет использовать кабель до 6 мм².

Все испытательные переходные колодки делятся по самым различным показателям. В первую очередь их разделяют по типу сети, в которой они могут использоваться. Существует продукция, предназначенная для применения в однофазных (220 В), трёхфазных (380 В) или низковольтных (110 В) цепях. Кроме того их различают по форме и размерам. Изделия могут выпускаться круглого, прямоугольного или квадратного вида.

Разделяют испытательные коробки по следующим признакам:

• Назначению. Для использования совместно с контрольно-измерительными приборами или просто для коммутационных действий.
• Способу монтажа. Существуют модели, предназначенные для установки в кросс-модуль, электрический шкаф, din-рейку.
• Количеству контактных групп. Выпускаемые изделия могут быть как трёхконтактными, так и иметь их намного больше.
• Типу крепления. Бывают винтового, нажимного, барьерного и фиксированного вида. При этом некоторые модели могут иметь защиту для проводов.
• Количеству рядов клемм. Бывают одноярусные и многоярусные.
• Исполнению — прямые и угловые.
• Типу подключаемого провода. В зависимости от этого используется тот или иной тип клемм. Например, винтовая и концевая являются универсальными, а пружинный и ножевой зажим больше подходит для одножильных проводов.

Но как бы то ни было, основным их различием является схема подключения. В зависимости от производителя и предназначения, коробка может иметь различные варианты соединения. Например, на неё одновременно могут быть заведено несколько трансформаторов тока и нагрузочных линий, подключены измерительный бокс и прибор учёта расхода электроэнергии.

Выпускают испытательные коробки ИКК все крупные производители оборудований и устройств в области энергетики. Существенные отличия между ними заключаются в качестве используемого материала для изготовления продукции. Подтверждается оно различными сертификатами. Так, для европейских компаний это менеджмент качества ISO9001, отсутствия вредных примесей RoHS, испытательного института UL, и отечественных: Ростехнадзора; ГОСТ Р51323.1−99; ГОСТ 30849 .2−2002.
