В полевых условиях, для дефектоскописта важным будет такой параметр как габаритные размеры устройства. Гамма-дефектоскопы имеют небольшие габариты ампулопровода, в отличие от большинства рентгеновских аппаратов, но в случае, когда требуется меньшая нагрузка на оператора и более легкий аппарат, возможно использовать портативные рентгеновские генераторы постоянного потенциала SITE X CP160B (вес составляет всего 9,2 кг).

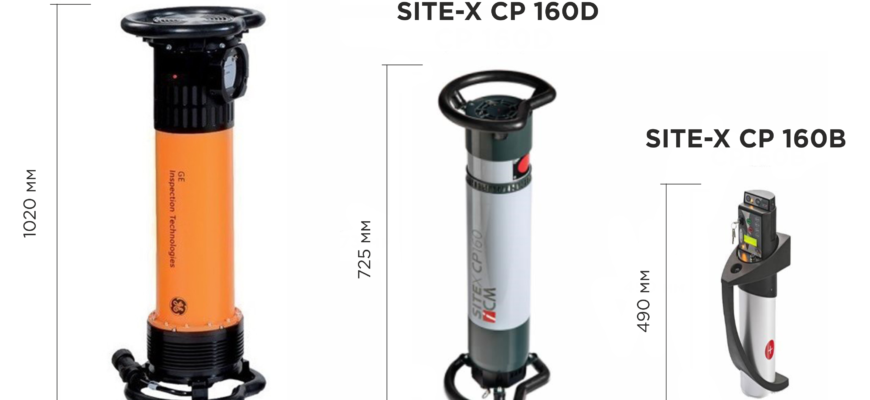

Рисунок 1. Габаритные размеры рентгеновсих аппаратов Eresco 65 MF4, SITE X CP160D и генератора SITE X CP160B
Рисунок 2. Стационарные рентгеновские аппараты Isovolt TITAN E и Bosello
Рисунок 3. Гамма-дефектоскопы ГАММАРИД 192/120М и СТАПЕЛЬ
Рисунок 4. Подготовка к работе с гамма-дефектоскопом
Приведем технические характеристики на источники излучения.
Нормативная документация
Основные рекомендации по выбору напряжения рентгеновского аппарата, источника гамма-излучения прописаны в ГОСТ 20426-82 при применении промышленной пленки. В данном ГОСТе показаны области применения радиографического метода дефектоскопии для рентгеновских аппаратов (Табл. 3) и гамма-дефектоскопов (Табл. 4). Для цифровых детекторов используется ГОСТ ISO 17636-2 (Табл. 5).
Таблица 3. Фрагмент таблицы из ГОСТ 20426-82 предельные значения напряжений для рентгеновских аппаратов.
Таблица 4. Область применения гамма-дефектоскопов (данные из ГОСТ 20426-82).
Для тонкостенных изделий из сплавов на основе Fe толщиной до 1 мм, для сплавов на основе Ti (при толщинах до 2 мм), Al (до 3 мм), Mg (до 10 мм) идеально подходят рентгеновские аппараты. С использованием гамма-дефектоскопов возможно просветить бО´льшие толщины, но затруднительно проконтролировать тонкостенные изделия, ввиду того что гамма-лучи проходят сквозь такие толщины без достаточного ослабления интенсивности потока и на детекторе слабо заметны перепады сигналов от небольших несплошностей, что снижает выявляемость дефектов.
Также приведем обобщенные данные для класса чувствительности В.
При использовании одного рентгеновского аппарата охватывается более широкий диапазон просвечиваемых толщин. К примеру, чтобы охватить диапазон толщин от 1 до 60 мм, потребуется один рентгеновский аппарат с регулировкой напряжения от 50 до 200 кВ. Для того же диапазона толщин, в случае приемки по классу В, потребуется использовать три гамма-источника: 169Yb, 75Se, 192Ir. Покупка и использование трех гамма-дефектоскопов с разными изотопами является довольно дорогостоящей.
Сравнение снимков, полученных с использованием разных источников
Рисунок 5. Снимок, полученный с использованием гамма-дефектоскопа, источник 75Se
Рисунок 6. Снимок, полученный с использованием рентгеновского аппарата.
Рисунок 7. Снимок, полученный с использованием 192Ir
Как видно из рисунков, при просвечивании тонкостенных изделий, качество снимка, полученного с использованием рентгеновского аппарата, намного лучше – на первом снимке видна 7 проволока эталона, а на снимке, полученном с использованием гамма-дефектоскопа – видна третья проволочка эталона для 75Se и четко видна одна проволочка для 192Ir.
Срок службы
При работе с гамма-дефектоскопами следует учитывать срок службы источников, в течение одного периода полураспада происходит падение интенсивности во времени и два одинаковых источника, перезаряженные в разное время будут давать разную активность. В свою очередь, рентгеновские аппараты имеют стабильные показатели излучения во времени. Приведем данные по примерным срокам службы:
Лицензирование, транспортировка, хранение, утилизация
К перевозке рентгеновских аппаратов особых требований не предъявляется, можно загрузить в грузовую машину или в самолет и перевозить, оформив требуемую документацию на перевозку, уведомив Роспотребнадзор.
Для гамма-источников требуется специальная транспортировка в оборудованном транспорте, кейсах для перевозки, также с гамма-источниками нельзя просто так заехать на заправочную станцию, чтобы заправиться, для соблюдения безопасности необходимо соблюсти ряд требований. Для гамма-дефектоскопов прописаны строгие правила хранения, требуется отдельное хранилище для каждого радиоактивного источника. А также требуется дорогостоящая процедура сертификации.
Хранение гамма-изотопов в свинцовых сейфах
Транспортировочные автомобили и внутреннее оснащение для перевозки гамма-изотопов
Выводы
Если радиационная толщина объектов контроля и условия работ позволяют, то рекомендуем выполнять работы рентгеновской аппаратурой, которая в сравнении с гамма-дефектоскопами создает более качественные радиографические снимки, обеспечивает лучшую выявляемость несплошностей и безопасны в выключенном состоянии.
Гамма-дефектоскопы не зависят от условий повышенной влажности, могут работать в условиях сильной жары, не перегреваются, поэтому нет необходимости делать перерыв в работе, и активность не снижается при работе в условиях крайнего севера и, как правило, применяются, когда отсутствует возможность применить рентгеновскую аппаратуру постоянного действия (если отсутствуют источники питания) и при проверке труднодоступных участков.
«Не выключаемое» излучение радионуклидов представляет опасность всё время и применение гамма-изотопов с учетом характеристик и периода полураспада требует более трудоемких процессов ведения учета, хранения и эксплуатации источников данного типа.
Описание
Как купить?
Доставка
Оплата
Задать вопрос
Ампулопровод для «Гаммарид- 192/120»
Ампулопровод для «Гаммарид- 192/120» 6 метровый диаметр 11 мм
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
- оригинал выставленного счёта;
- товарную накладную;
- счёт-фактуру.
Доставка всех предлагаемых компанией «Западприбор» приборов осуществляется по всей территории Российской Федерации.
У нас вы найдете измерительное оборудование по наиболее приемлемому соотношению цена и качество. Цены «Западприбор» всегда ниже чем у конкурентов! На сайте представлены как новинки, так и проверенные годами приборы от ведущих производителей.
Если Вы вдруг обнаружите цену ниже чем у нас, то мы продадим дешевле!
Вы всегда можете узнать у наших менеджеров всю интересующую вас информацию, будь то возможность купить по более выгодной цене или же сроки и способ доставки интересующего вас оборудования. Квалифицированные специалисты «Западприбор» помогут вам подобрать подходящий именно вам прибор. Для связи вам можете использовать телефон и электронную почту.
На сайте «Западприбор» вы найдете качественное оборудование, квалифицированных сотрудников и при этом выгодные цены.
Если вы не нашли на сайте интересующей вас информации о приборе вы всегда можете связаться с нашими сотрудниками. Специально для вас наши менеджеры уточнят всю интересующую вас информацию.
При необходимости наши сотрудники подберут для вас аналог или полную замену для интересующего вас прибора.
Мы осуществляем ремонт и сервисное обслуживание как нового так измерительного оборудования, так и произведенного на заводах бывшего СССР и СНГ. Также мы предлагаем свои услуги по следующим метрологическим процедурам: калибровка, тарирование, градуирование, испытание средств измерительной техники.
По вашему требованию на каждый прибор будит предоставляться поверка или метрологическая аттестация.
Также этот прибор может называться: Гаммарид-2010, Гаммарид2010, gammarid 2010, gammarid-2010, gammarid2010.
Гаммарид 2010 гамма-дефектоскоп универсальный шланговый с универсальным коллиматором переносной общепромышленного назначения предназначен для обеспечения неразрушающего контроля радиографическим методом сварных соединений, трубопроводов и наплавок оборудования АЭС.
Гамма-дефектоскопы Гаммарид 2010 применяются на АЭС в условиях строительства, эксплуатации и ремонта, а также в других отраслях промышленности и строительства.
Гамма-дефектоскоп Гаммарид 2010 имеет следующие модификации:
Также на сайте zapadpribor.ru представлены похожие гамма-дефектоскопы.
Технические характеристики Гаммарид 2010:
Типы применяемых источников с периодом полураспада:
— Se-75 — не более 200 Ки;
— Ir-192 — не более 150 Ки.
Период полураспада изотопа:
— Se-75 — 120 дней;
— Ir-192 — 74 дня.
Максимальная активность источника для модификации Гаммарид 2010Ir40Se120P:
— Ir-192 — 40 Ки;
— Se-75 — 120 Ки.
Максимальная активность источника для модификации Гаммарид 2010Ir120Se200P:
— Ir-192 — 120 Ки;
— Se-75 — 200 Ки.
Максимальная активность источника для модификации Гаммарид 2010Ir150Se200P:
— Ir-192 — 150 Ки;
Диапазон толщин контролируемого металла — от 5 мм до 60 мм.
Количество каналов для хранения источников Se-75, Ir-192 КТП — 3.
Максимальная суммарная активность источников в контейнере транспортном — 450 Ки.
Мощность экспозиционной дозы в положении хранения гамма-дефектоскопа Гаммарида 2010P:
— на поверхности радиационной головки — не более 200 мкЗв/ч;
— на расстоянии 1 м от поверхности радиационной головки — не более 20 мкЗв/ч.
Максимальный угол загиба троса пульта ручного управления при радиусе загиба не более 400 мм — не более 90º.
Перемещение источника Гаммарид 2010 по ампулопроводу:
— по горизонтали — не более 8 м;
— по вертикали — не более 4 м.
Расстояние от радиационной головки до пульта и ампулопровода — не менее 8 м.
Канал блока защиты и затворный узел — пространственно-криволинейные.
Держатель источника — упругая основа гибкого вала с направляющими и присоединительными элементами.
Сертификация — B(U).
Материал биологической защиты — обедненный уран.
Срок службы — не менее 5 лет (50 000 циклов).
Интервал рабочих температур — от -40° С до +40° С.
Габаритные размеры радиационной головки — 352×120×197 мм.
Габаритные размеры КТП для Гаммарид 2010P:
— диаметр — 188 мм;
— высота — 274 мм.
— радиационной головки — не более 23 кг;
— КТП — не более 60 кг.
— блока — не более 14 кг.
