Модули пожаротушения МПГ с клапанным затвором и сервоклапаном (тип 2)

Содержание

Сообщение об ошибке
Техническое описание
Индивидуальное применение модуля
Групповое применение модулей типа 2 со встроенным устройством автоматического контроля массы ГОТВ и давления газа-вытеснителя

Сообщение об ошибке

Deprecated function: The behavior of unparenthesized expressions containing both ‘.’ and ‘+’/’-‘ will change in PHP 8: ‘+’/’-‘ will take a higher precedence in include_once() (line 1374 of /home/c/cs88670/tbufa.ru/public_html/includes/bootstrap.inc).
Notice: Trying to access array offset on value of type int в функции element_children() (строка 6607 в файле /home/c/cs88670/tbufa.ru/public_html/includes/common.inc).
Deprecated function: implode(): Passing glue string after array is deprecated. Swap the parameters в функции drupal_get_feeds() (строка 394 в файле /home/c/cs88670/tbufa.ru/public_html/includes/common.inc).
Deprecated function: The each() function is deprecated. This message will be suppressed on further calls в функции menu_set_active_trail() (строка 2405 в файле /home/c/cs88670/tbufa.ru/public_html/includes/menu.inc).

Уточните цену у менеджера

Коллектор пневмопуска КПП2Э-2

Техническое описание

Настоящее описание предназначено для изучения характеристик, состава, принципа работы, правильного использования по назначению, своевременного технического обслуживания устройства контроля массы огнетушащего вещества (ГОТВ) и давления газа-вытеснителя, далее по тексту — устройство.
Документ содержит описание устройства и его составных частей, принцип действия, а также технические характеристики и другие сведения, необходимые для правильной эксплуатации.

Описание и работа устройства
Устройство предназначено для работы в составе автоматических систем газового пожаротушения и служит для контроля массы огнетушащего вещества, находящегося в модулях газового пожаротушения,
и давления газа-вытеснителя.

Характеристики
Устройство конструктивно выполнено в виде функциональных блоков.
Состав функциональных блоков устройства:

сигнализатор утечки (СУ), входит в состав модуля;
блок питания и контроля (БПК-30).

На лицевой панели блока СУ размещены следующие элементы световой индикации:

зеленого цвета (норма/неисправность);
красного цвета (утечка ГВ/утечка ГОТВ);

На боковых поверхностях расположены разъемы:

Х1 для подключения шлейфа;
Х2 для подключения датчика давления.

На лицевой панели блока БПК-30 размещены следующие элементы световой индикации:

зеленого цвета (питание, звук откл.);
желтого цвета (неисправность);
красного цвета (утечка ГОТВ, утечка ГВ).

Звук отключен;
Тест;

На нижней поверхности блока БПК30 находятся разъемы:

Х1, Х2 — для подключения шлейфа;
Х3 — для подключения питания и выходных сигналов;
Х4 — для выходных сигналов;
пьезоизлучатель для генерации звука.

Состав устройства
Структурная схема прибора приведена на рисунке 1а, 1б
Устройство состоит из блока БПК-30, к которому с помощью кабелей подключается шлейф блоков СУ в количестве от 1 до 30 штук. Блок СУ устанавливается непосредственно на модулях пожаротушения. К ним на предприятии–изготовителе подключается датчик массы, находящийся внутри баллона, и датчик давления, совмещенный с манометром.

Устройство и работа
Питание всего устройства производится от блока БПК30, который из входного напряжения 10-30 В вырабатывает гальванически изолированное питание 12 В, от которого работает и сам блок БПК30
и соединенные с ним блоки СУ.
Сигнал от датчика массы, находящегося внутри модуля, поступает на блок СУ и сравнивается с уставкой, запрограммированной при заправке модуля. Уставка может составлять от 95% до 60% от номинальной заправки модуля. Дискретность измерения массы составляет 0,1 кг.
Если масса заряда меньше запрограммированной уставки, то вырабатывается сигнал утечки газового огнетушащего вещества (ГОТВ). На блоке СУ включается красный светодиод в непрерывном режиме. По линии шлейфа информация об утечке ГОТВ передается в блок БПК-30, и на его лицевой панели включается светодиод «Утечка ГОТВ», срабатывает реле «Утечка», контакты которого выведены н

Про торги: Банк в большом камне и в "большом камне" оценили высокое качество кассового аппарата Белгазпромбанка

Индивидуальное применение модуля

Индивидуально применить можно только модули с пуском от электромагнита. При индивидуальном применении модуль можно соединять с устройством выпускным УВ или подключать к распределительному трубопроводу.
При индивидуальном применении модуля МПГ с устройством выпускным УВ следует использовать следующие установочные и другие изделия:

колодка переходная для модуля с электрическим пуском;
хомуты ХЖ, ХП или СКМ-1 для крепления модуля к стене;
угольник ЗПУ 24(40);
устройство выпускное УВ;
сигнализатор давления СДГ или СДУ-М;
газовый огнетушащий состав.

Вместо хомутов или вместе с хомутами можно использовать крепление КМП для фиксации модуля к полу. Крепление КМП не совместимо с применением УВТМ.
Дополнительно могут потребоваться:

устройство весовое тензометрическое УВТМ для модулей, заправленных двуокисью углерода или хладоном 23.
экран декоративный ЭД-1 для укрытия модуля.

При монтаже устройства выпускного УВ необходимо соблюдать требования по обеспечению его надежного крепления.
При индивидуальном применении модуля МПГ для соединения с распределительным трубопроводом следует использовать следующие установочные и другие изделия:

колодка переходная для модуля с электрическим пуском;
хомуты ХЖ, ХП или СКМ-1 для крепления модуля к стене;
угольник ЗПУ 24(40);
рукав высокого давления РВД;
втулка РВД 24(40)-труба Дн;
сигнализатор давления СДГ или СДУ-М;
газовый огнетушащий состав.

Вместо хомутов или вместе с хомутами можно использовать крепление КМП для фиксации модуля к полу. Крепление КМП не совместимо с применением УВТМ.
Соединение с трубопроводом модулей МПГ 150-80-40-ЭР и МПГ 150-100-40-ЭР, заправленных хладоном 23, необходимо выполнять таким образом, чтобы рукав
РВД 50-150 находился в горизонтальном положении. При таком соединении обеспечивается работоспособность весовой платформы для контроля утечек.
Пример установки указанных модулей на объекте показан на рис 11а.
Дополнительно могут потребоваться:
устройство весовое тензометрическое УВТМ для модулей, заправленных двуокисью углерода или хладоном 23;
экран декоративный ЭД-1 для укрытия модуля.
Все изделия следует указывать в технической спецификации проекта.

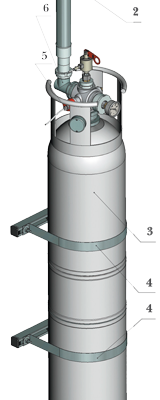

Модули пожаротушения МПГ с клапанным затвором и сервоклапаном, вариант с рукавом РВД. 1 – втулка РВД-труба; 2 – рукав РВД; 3 – модуль МПГ; 4 – хомуты; 5 — сигнализатор давления; 6 – угольник
