ГОСТ 22810-83 Сборочные единицы и детали трубопроводов. Отводы с гильзами для термометров сопротивления и термоэлектрических термометров на Ру ст. от 10 до 100 МПа (свыше 100 до 1000 кгс

ГОСТ 22810-83Группа Г18

ОКП 36 4700

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения

Б.И.Вагайцев (руководитель темы); М.И.Миль; Е.Я.Нейман; А.П.Корчагин, канд. техн. наук; А.Д.Головнев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25.11.83 N 5521

3. Срок проверки — 1993 г.

4. ВЗАМЕН ГОСТ 22810-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ (июль 1991 г.) с Изменением N 1, утвержденным в декабре 1988 г.

7. Ограничение срока действия снято Постановлением Государственного комитета СССР по стандартам от 23.12.88 г. N 4517

1. Настоящий стандарт распространяется на угольники с карманами под термометры сопротивления и термоэлектрические термометры для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на св. 10 до 100 МПа (св. 100 до 1000 кгс/см ) и от 6 до 200 мм при температуре среды от минус 50 до плюс 510 °С.

2. Конструкция и размеры угольников должны соответствовать указанным на черт.1-6 и в табл.1-3.

Дата актуализации: 01.01.2023 ГОСТ 22810-83Сборочные единицы и детали трубопроводов. Угольники с карманами под термометры сопротивления и термоэлектрические термометры на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв.). Конструкция и размерыДата актуализации: 01.01.2021 ГОСТ 22810-83Сборочные единицы и детали трубопроводов. Угольники с карманами под термометры сопротивления и термоэлектрические термометры на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв.). Конструкция и размеры

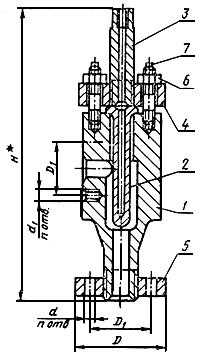

Черт. Для Dy от 25 до 40 мм

1 — угольник; 2 — карман по ГОСТ 22812-83; 3 — штуцер; 4 — фланец по ГОСТ 9399-81; 5 — фланец по ГОСТ 9399-81; 6 — гайка М16 по ГОСТ 10495-80; 7 — шпилька упорная М16

60 по ГОСТ 11447-80

________________ * Размер для справок.

Текст ГОСТ 22812-83 Сборочные единицы и детали трубопроводов. Карманы под термометры сопротивления и термоэлектрические термометры на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАРМАНЫ ПОД ТЕРМОМЕТРЫ СОПРОТИВЛЕНИЯ И ТЕРМОЭЛЕКТРИЧЕСКИЕ ТЕРМОМЕТРЫНА

Assembly units and pipeline parts.Pockets for resistance thermometers and thermocouple thermometersfor

9,81-98,1 МРа (100-1000 kgf/cm

).Construction and dimensions

ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по стандартам от 25 ноября 1983г. N 5521

ВЗАМЕН ГОСТ 22812-77

1. Настоящий стандарт распространяется на карманы под термометры сопротивления и термоэлектрические термометры для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на св. 10 до 100 МПа (св. 100 до 1000 кгс/см) и от 6 до 200 мм при температуре среды от минус 50 до плюс 510 °С.

2. Конструкция и размеры карманов должны соответствовать указанным на чертеже и в таблице

Размеры в мм

3. Технические требования — по ГОСТ 22790-89.

100 МПа согласно табл.1 ГОСТ 22790-89, из стали марки 20Х3МВФ:

Карман 145-100-20Х3МВФ — ГОСТ 22812-83

Текст документа сверен по:

Черт. Для Dy от 50 до 200 мм

1- угольник по ГОСТ 22800-83; 2 — карман по ГОСТ 22812-83; 3 — штуцер; 4 — фланец М42

2 по ГОСТ 9399-81; 5 — гайка М16 по ГОСТ 10495-80; 6 — упорная шпилька М16х60 по ГОСТ 11447-80

____________* Размер для справок.

Пример условного обозначения угольника под термометры сопротивления и термоэлектрические термометры исполнения 4, 25 мм, на условное давление 100 МПа согласно табл.1 ГОСТ 22790-89, из стали марки 20Х3МВФ:

Угольник 4-25-100-20Х3МВФ — ГОСТ 22810-83

Текст ГОСТ 22810-83 Сборочные единицы и детали трубопроводов. Угольники с карманами под термометры сопротивления и термоэлектрические термометры на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв. Конструкция и размеры

УГОЛЬНИКИ С КАРМАНАМИ ПОД ТЕРМОМЕТРЫ СОПРОТИВЛЕНИЯИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТЕРМОМЕТРЫ НА

св. 10 до 100 МПа(св. 100 до 1000 кгс/см

Assembly units and pipeline parts.Pocket angles for resistance thermometers and thermocouple thermometersfor

9,81-98,1 MPa (100-1000 kgf/cm

1 — угольник; 2 — карман по ГОСТ 22812-83; 3 — штуцер; 4 — фланец по ГОСТ 9399-81; 5 — гайка по ГОСТ 10495-80; 6 — упорная шпилька по ГОСТ 11447-80

Поз. Угольник

Пример условного обозначения угольника под термометры сопротивления и термоэлектрические термометры исполнения 4, 10 мм, на условное давление 100 МПа согласно табл.1 ГОСТ 22790-89, из стали марки 20Х3МВФ:

Угольник 4-10-100-20ХМВФ-ГОСТ 22810-83

Поз. Штуцер

Примечание. В технически обоснованных случаях у штуцера «Поз. 3» резьбу М20

1,5 заменить отверстием по ГОСТ 26331-84 под установку заказываемых термоэлектрических преобразователей или термопреобразователей сопротивления.

(Измененная редакция, Изм. N 1).

3. Материал штуцера (поз.3, черт.6) принимать аналогично материалу угольника. Длина штуцера (размер 115 мм) может меняться в зависимости от длины заказанного термометра сопротивления или термоэлектрического термометра.

4. Присоединительные резьбовые концы — по ГОСТ 9400-81.

5. Технические требования — по ГОСТ 22790-89.

Пример условного обозначения угольника под термометры сопротивления и термоэлектрические термометры исполнения 4, 65 мм, на условное давление 100 МПа согласно табл.1 ГОСТ 22790-89, из стали марки 20Х3МВФ:

Угольник 4-65-100-20Х3МВФ — ГОСТ 22810-83

Черт. Поз. Угольник

Текст ГОСТ 22811-83 Сборочные единицы и детали трубопроводов. Отводы под термометры сопротивления и термоэлектрические термометры на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв. Конструкция и размеры

ОТВОДЫ ПОД ТЕРМОМЕТРЫ СОПРОТИВЛЕНИЯ И ТЕРМОЭЛЕКТРИЧЕСКИЕ ТЕРМОМЕТРЫ НА

Assembly units and pipeline parts.Arms for resistance thermometers and thermocouple thermometers for

). Construction and dimensions

4. ВЗАМЕН ГОСТ 22811-77

1. Настоящий стандарт распространяется на отводы под термометры сопротивления и термоэлектрические термометры для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на св. 10 до 100 МПа (св. 100 до 1000 кгс/см) и от 80 до 200 мм при температуре среды от минус 50 до плюс 510 °С.

2. Конструкция и размеры отводов должны соответствовать указанным на чертеже и в таблице.

1 — штуцер;

2 — карман по ГОСТ 22812-83; 3 — фланец М42х2 по ГОСТ 9399-81; 4 — гайка М16 по ГОСТ 10495-80; 5 — шпилька М16х105 по ГОСТ 10494-80; 6 — штуцер по ГОСТ 22810-83, поз.3

3. Материал штуцера (поз.1, черт.2) принимать аналогично материалу трубы. Отверстие диаметром 25 мм просверлить до конца после приварки штуцера к трубе.

4. Технические требования — по ГОСТ 22790-89.

Пример условного обозначения отвода под термометры сопротивления и термоэлектрические термометры исполнения 4, 100 мм, на условное давление 100 МПа согласно табл.1 ГОСТ 22790-89, из стали марки 20Х3МВФ:

Отвод 4-100-100-20Х3МВФ — ГОСТ 22811-83

Черт. Поз. Штуцер

______________* Размер для справок.

Черт. Для Dy от 6 до 15 мм
